GR071 型 杆用双三角组合密封

一、标准材料

双三角密封环：填充 PTFE；

O 型圈：丁腈橡胶、三元乙丙或氟橡胶。

二、概述

 GR071 型活塞杆用双三角组合密封由一个填充聚四氟乙烯（PTFE）材料的双三角密封环和一个 GB3452.1O 型橡胶圈组合而成。适用于液压与气动往复运动活塞杆密封，起双向作用。适用于轻载 液压元件中，如机床、阀门、物流设备等。 设计选用时可参考 Trelleborg公司RDD 系列标准。

 三、特点

 *耐磨损，耐挤出

 *摩擦力小，无爬行

*紧凑的沟槽尺寸，结构简单

四、工况条件

五、订货示例

      例：活塞杆直径 d=Φ60mm
      订货型号   GR071--60

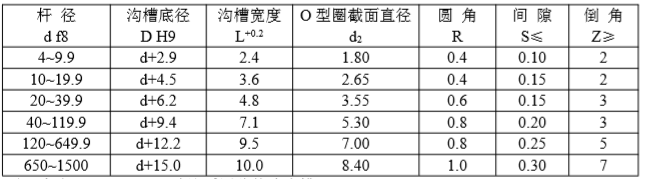

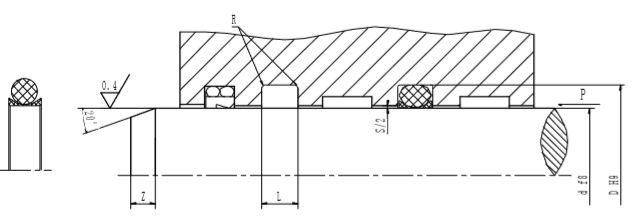

六、沟槽尺寸

   注：杆径 d≤ф30mm，建议采用分体式沟槽。

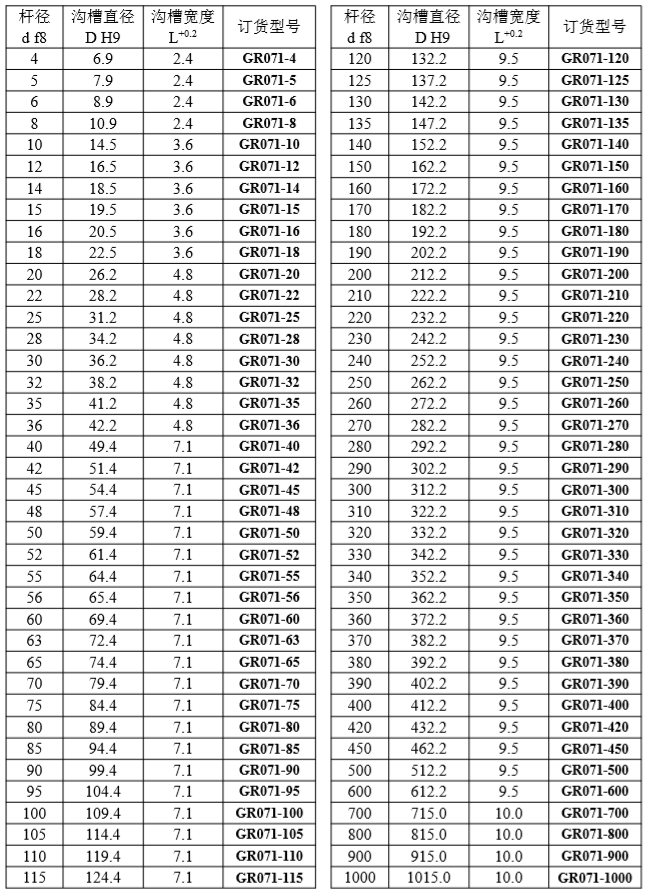

七、规格表

       其他尺寸和直径 1500 毫米之内的所有中间尺寸均能提供（包括英制尺寸）。
