GR072 型 杆用双三角组合密封
一、标准材料
双三角密封环:填充 PTFE;
O 型圈:丁腈橡胶、三元乙丙或氟橡胶。
二、概述
GR072 型活塞杆用双三角组合密封由一个填充聚四氟乙烯材料的双三角密封环和一个 GB1235 O 型橡胶圈组合而成。适用于液压与气动往复运动活塞杆密封,起双向作用。推荐用于轻载液压元 件中,如机床、阀门、物流设备等。 设计选用时可参考 NOK 公司 SPNC 系列标准。
三、特点
*耐磨损,耐挤出
*摩擦力小,无爬行
*紧凑的沟槽尺寸,结构简单
四、工况条件
五、订货示例
例:活塞杆直径 d=Φ60mm
订货型号 GR072--60

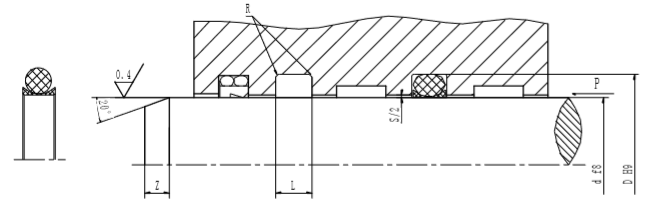

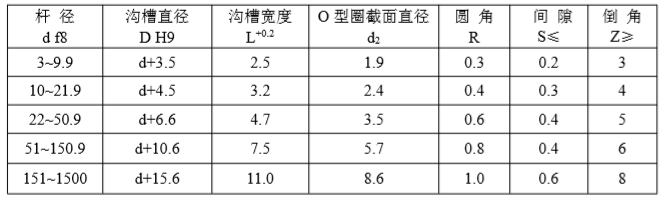

六、沟槽尺寸
注:杆径 d≤ф30mm,建议采用分体式沟槽。

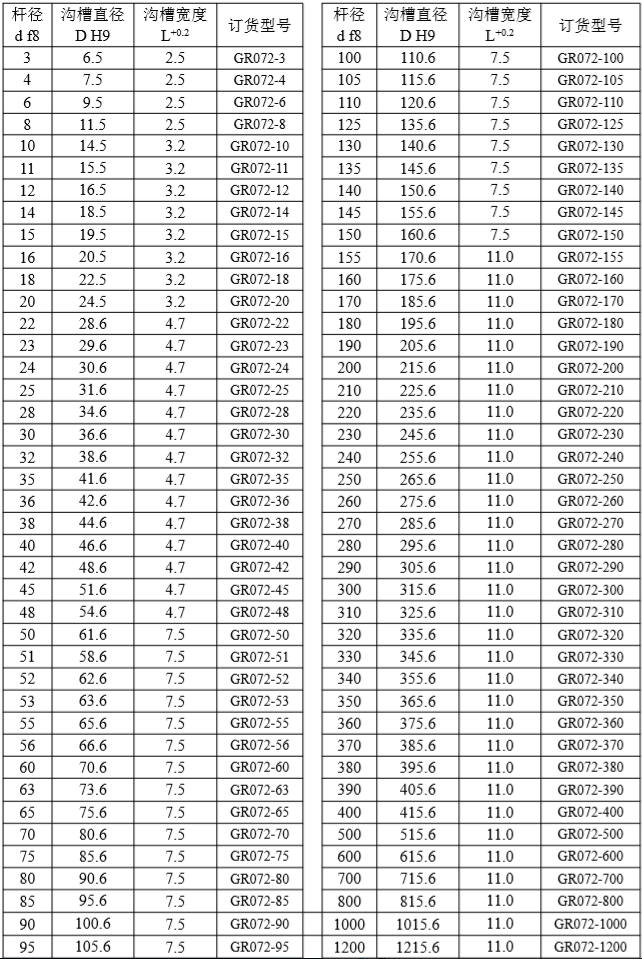

七、规格表
其他尺寸和直径 1500 毫米之内的所有中间尺寸均能提供(包括英制尺寸)。
