GR051 杆用 J 型超高压组合密封 发布者: 超级管理员 发布时间: 2021-03-06 已访问: 786 次

GR051 型 杆用 J 型超高压组合密封

一、标准材料

J 型密封环:填充 PTFE;

O 型圈:丁腈橡胶、三元乙丙或氟橡胶。

概述

GR051 型活塞杆用 J 型超高压组合密封由一个填充聚四氟乙烯(PTFE)材料的 J 型密封环和一 GB3452.1 O 型橡胶圈组合而成。适用于活塞杆超高压往复运动密封及静密封,起单向作用。推 荐用于超高压液压元件中,如水压试验机、增压缸、超高压泵站等。

安装沟槽为分体式沟槽,一般不能安装在整体式沟槽内。

三、特点

*良好的密封性能

*较小的摩擦阻力,无爬行现象

*可多组串联使用

*使用寿命长

*耐超高压

四、工况条件


五、订货示例

例:活塞杆直径 d=Φ80mm

订货型号 GR051--80

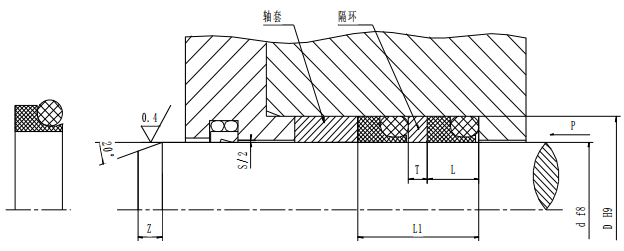

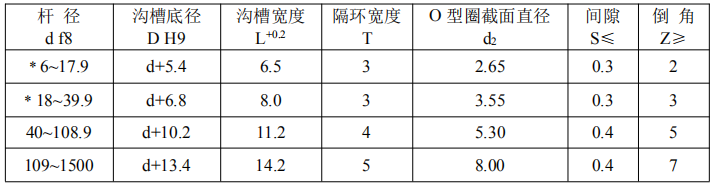

六、沟槽尺寸


注:1L1=n×L+(n-1)×TL1—总密封沟槽宽度,n—密封件组数,L—单个密封沟槽宽度,T—隔环宽度。

       2、配套 O 型圈截面直径 d23.552.65 系列(带* )适用于压力 P<100MPa 的工况。

       3、轴套和隔环建议选用青铜、铸铁或尼龙等材料制作。

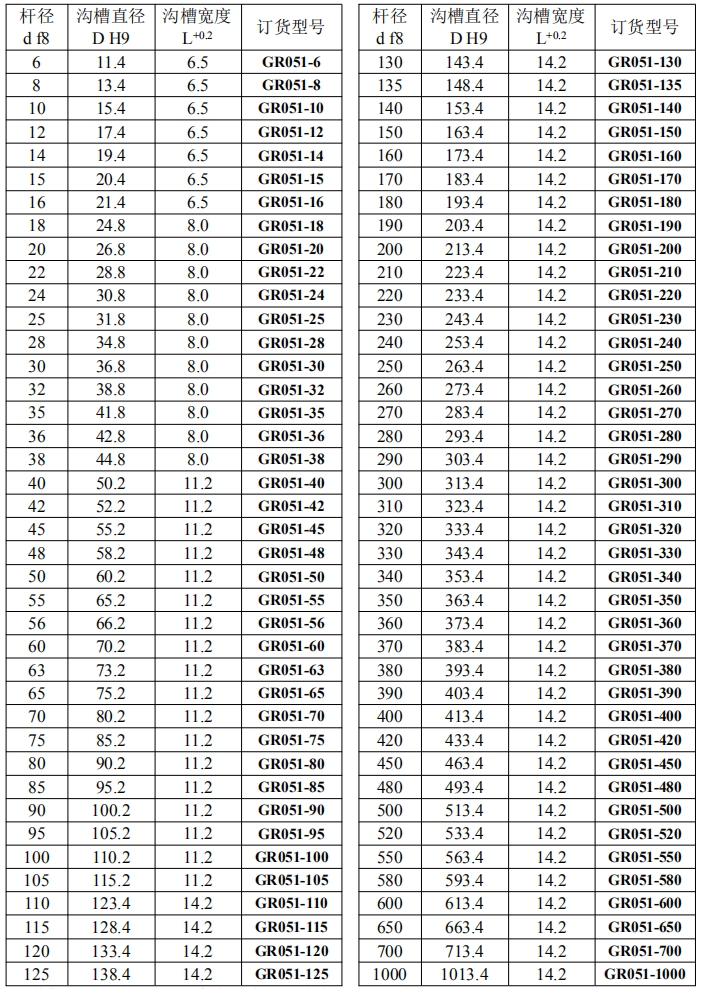

七、规格表

其他尺寸和直径 1500 毫米之内的所有中间尺寸均能提供(包括英制尺寸)。3.png

     其他尺寸和直径 1500 毫米之内的所有中间尺寸均能提供(包括英制尺寸)。
