GHR516 杆用 U 型超高压组合密封 发布者: 超级管理员 发布时间: 2021-03-29 已访问: 721 次

GHR516 型 杆用 U 型超高压组合密封

一、标准材料

U 型密封环:填充 PTFE;

O 型圈:丁腈橡胶、三元乙丙或氟橡胶。

二、概述

GHR516 型活塞杆用 U 型超高压组合密封由一个填充聚四氟乙烯(PTFE)材料的 U 型密封环和一 GB1235 O 型橡胶圈组合而成。适用于活塞杆超高压往复运动密封及静密封,起单向作用。推荐用 于超高压液压元件中,如水压试验机、增压缸、超高压泵站、等静压机等。

安装沟槽为分体式沟槽,一般不能安装在整体式沟槽内。

三、特点

*良好的密封性能

*较小的摩擦阻力,无爬行现象

*可多组串联使用

*使用寿命长

*耐超高压

四、工况条件


五、订货示例

  例:活塞杆直径 d=Φ80mm

      订货型号 GHR516--80

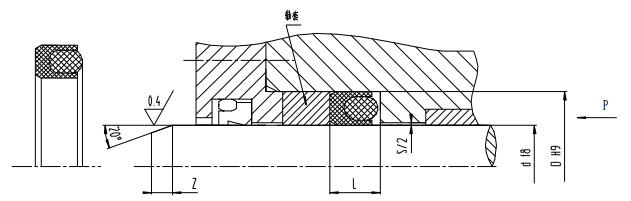

六、沟槽尺寸


注:1、配套 O 型圈截面直径 d23.5 系列(带* )适用于压力 P<100MPa 的工况。 2、轴套建议选用青铜、铸铁等材料制作。

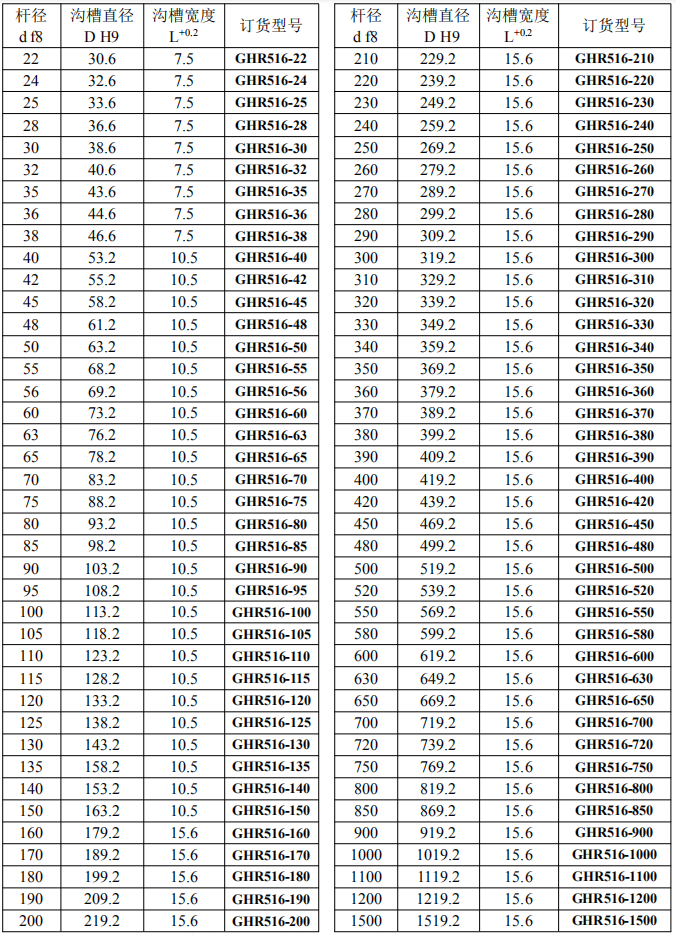

七、规格表


     其他尺寸和直径 1500 毫米之内的所有中间尺寸均能提供(包括英制尺寸)。
