GRS303 型 轴用旋转方型组合密封（旋转格来圈）

一、标准材料

方型密封环：填充 PTFE；

 O 型圈：丁腈橡胶、三元乙丙或氟橡胶。

二、概述

GRS303 型轴用旋转方型组合密封由一个方型的密封环和一个国标 O 型橡胶圈组合而成。为双作 用旋转密封件，用于液压与气动行业，如：旋转分配器、液压泵、马达、旋转接头、阀门等。 设计选用时可参考 Trelleborg 公司 TG3 系列标准。

 三、特点

*适用于内部和外部密封用途

 *良好的密封性能

 *极低的摩擦阻力，无爬行现象

*润滑油储油槽

*结构简单，安装方便

 四、工况条件

五、订货示例

       例：旋转轴直径 d=Φ80mm

       订货型号   GRS303--80

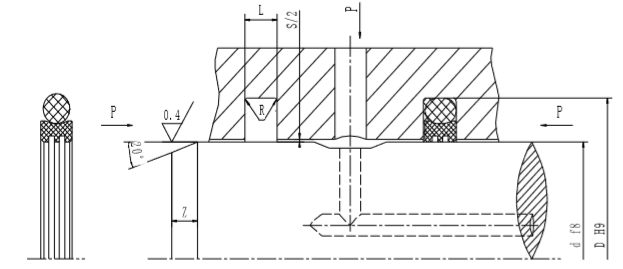

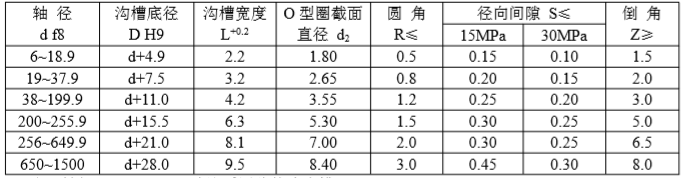

六、沟槽尺寸

     注：轴径 d≤ф30mm，建议采用分体式沟槽。

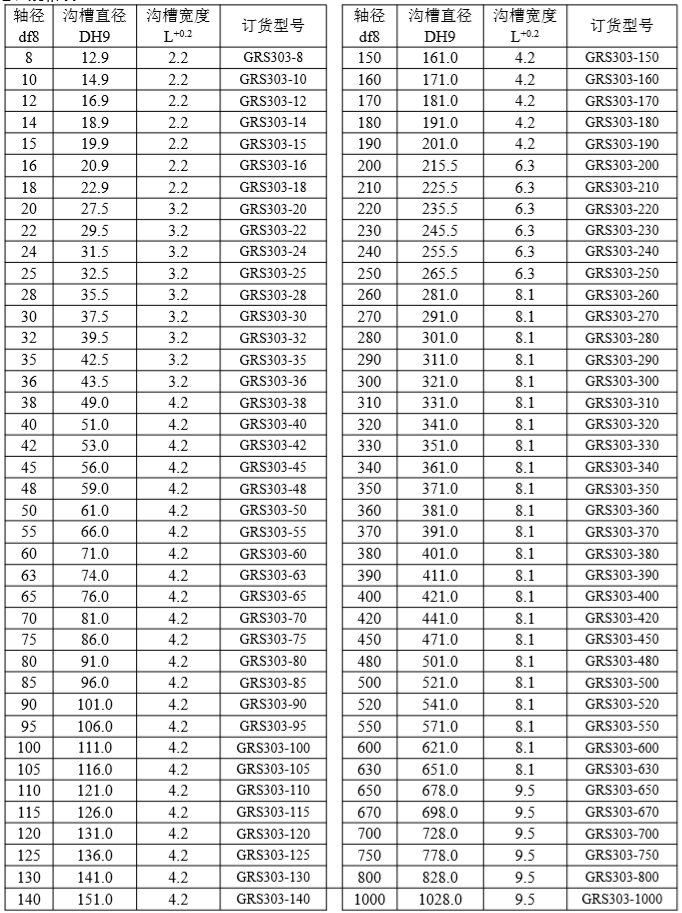

七、规格表

     其他尺寸和直径 1500 毫米之内的所有中间尺寸均能提供（包括英制尺寸）。
