GNS403 孔用旋转方型组合密 封(旋转格莱圈) 发布者: 超级管理员 发布时间: 2021-03-29 已访问: 1121 次

GNS403 型 孔用旋转方型组合密封(旋转格来圈)

一、标准材料

 方型密封环:填充 PTFE;

 O 型圈:丁腈橡胶、三元乙丙或氟橡胶。

 二、概述

 GNS403 型孔用旋转方型组合密封由一个方型密封环和一个国标 O 型橡胶圈组合而成。为双作用 旋转密封件,用于液压与气动行业,如:旋转分配器、旋转接头、阀门等。 设计选用时可参考 Trelleborg 公司 TG4 系列标准。

 三、特点

 *适用于内部和外部密封用途

 *良好的密封性能

*极低的摩擦阻力,无爬行现象

 *润滑油储油槽

*结构简单,安装方便

 四、工况条件

1.png五、订货示例

       例:旋转孔直径 D=Φ80mm

       订货型号   GNS403--80

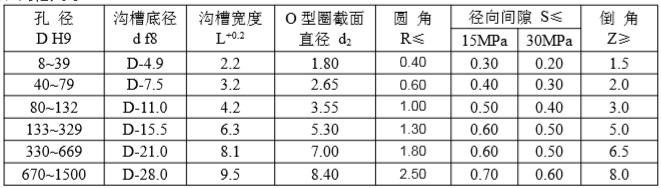

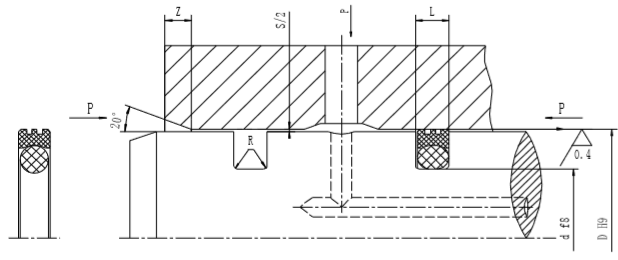

六、沟槽尺寸


     注:孔径 D≤ф30mm,建议采用分体式沟槽。

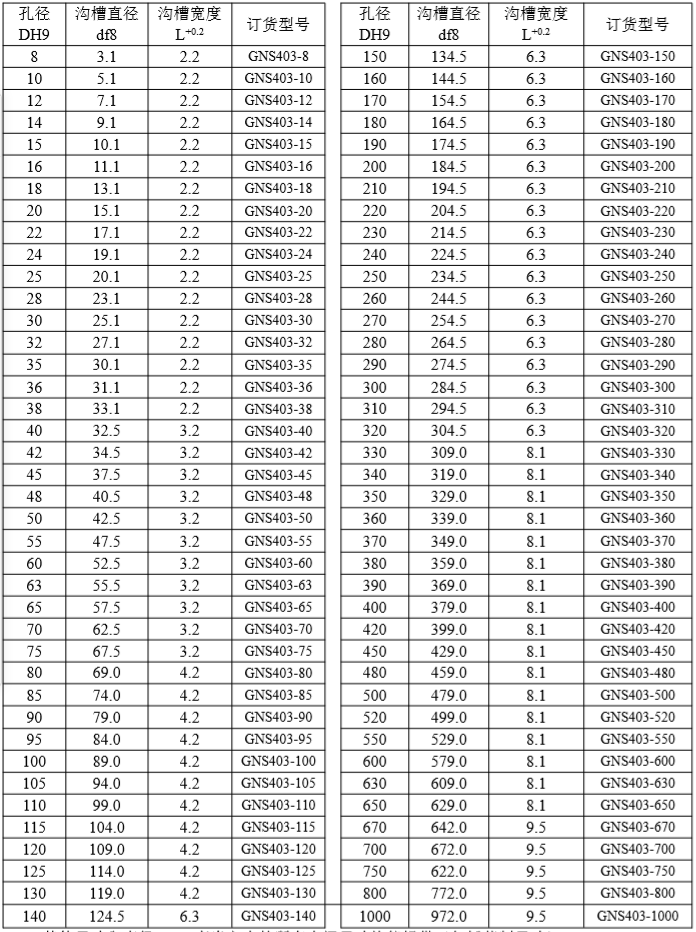

七、规格表


       其他尺寸和直径 1500 毫米之内的所有中间尺寸均能提供(包括英制尺寸)。
