GNS413 型 孔用旋转方型组合密封(重载)
一、标准材料
方型密封环:填充 PTFE;
O 型圈:丁腈橡胶、三元乙丙或氟橡胶。
二、概述
GNS413 型孔用旋转方型组合密封(重载)由一个方型密封环和一个国标 O 型橡胶圈组合而成。 为双作用高压旋转密封件,用于液压行业,如:井下工具、旋转分配器、旋转接头、阀门等。 设计选用时可参考 Parker 公司 OQ 系列标准。
三、特点
*适用于内部和外部密封用途
*良好的密封性能
*极低的摩擦阻力,无爬行现象
*抗高压
四、工况条件
五、订货示例
例:旋转孔直径 D=Φ100mm
订货型号 GNS413--100

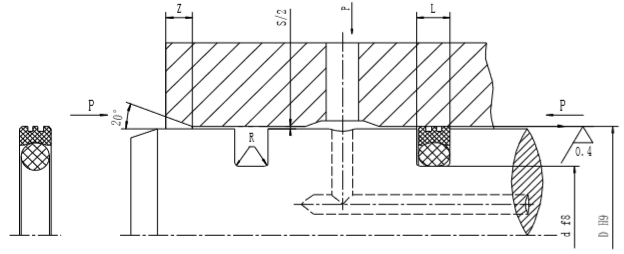

六、沟槽尺寸
注:孔径 D≤ф30mm,建议采用分体式沟槽。

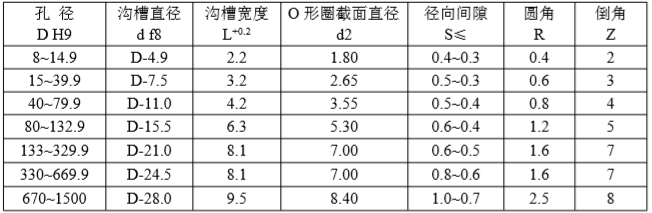

七、规格表
其他尺寸和直径 1500 毫米之内的所有中间尺寸均能提供(包括英制尺寸)。
