GPGW 型 活塞专用组合密封(四件组合)
一、标准材料
矩形密封环:填充 PTFE;
异形弹性体:丁腈橡胶;
挡圈:聚甲醛 POM 或尼龙 PA。

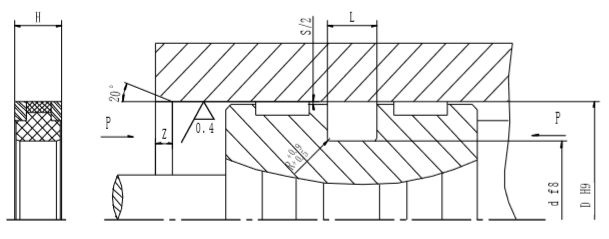

二、概述
GPGW 型活塞用方型组合密封由一个填充聚四氟乙烯(PTFE)材料的矩形密封环、一 个预加载异形弹性体和两个开口挡圈组合而成。适用于液压与气动往复运动活塞密封, 起双向作用。开口挡圈能防止间隙挤出。应用于重载和工程机械油缸密封系统中,如注 塑机、机床、铲运机械、压力机、挖掘机等。
设计选用时可参考 NOK 公司 SPGW 系列和 Trelleborg 公司 CST 系列标准。
三、特点
*起动摩擦力小,无爬行
*可耐大的挤出间隙
*抗挤出性能优越
*高耐磨损
四、工况条件
五、订货示例
例:缸径 D=Φ80mm
订货型号 GPGW--80 或 SPGW-80X65X11

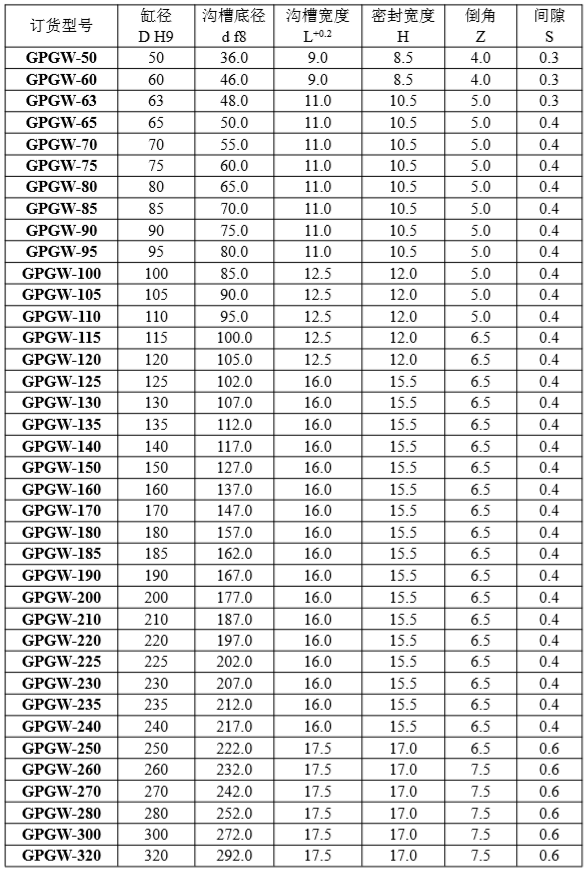

五、标准尺寸表
